ModBox 3000-P: Kartonschneidemaschine mit Perforation und Endloskarton
Die ModBox 3000-P ist eine modular aufgebaute Kartonschneidemaschine mit integriertem Perforationssystem und Endloskarton-Funktion, die für den Einsatz in automatisierten Verpackungslinien konzipiert ist. Sie schneidet Karton auf Maß von 100 x 80 bis 1.200 x 800 mm, verarbeitet Materialstärken von 2 bis 12 mm und erzeugt fortlaufende Kartonzüge für nachgeschaltete Packstationen.
Präzise Perforation statt manuellem Stanzen
Die ModBox 3000-P erzeugt definierte Perforationslinien, Schwächungszonen und Öffnungshilfen direkt während des Schneidevorgangs. Sie benötigen keine zusätzlichen Stanzwerkzeuge und keinen Werkzeugwechsel. Jede Perforation wird softwaregesteuert und reproduzierbar ausgeführt, der Schwächungsgrad ist programmierbar. Perforationsmuster für verschiedene Produktlinien lassen sich per Klick wechseln. Das spart Rüstzeit, vermeidet Stanzfehler und macht manuelle Nachbearbeitung überflüssig.
Endloskarton für unterbrechungsfreie Verpackungsprozesse
Die Endloskarton-Funktion verbindet aufeinanderfolgende Kartons zu einem fortlaufenden Kartonzug. Anstatt einzelne Kartons manuell in die Verpackungslinie einzulegen, speist die Kartonagenmaschine den Endloskarton kontinuierlich ein. Nachgeschaltete Stationen trennen, befüllen und verschließen die Kartons automatisch. Das Ergebnis: weniger Handgriffe, weniger Rüstzeiten und ein konstant hoher Durchsatz über die gesamte Schicht.
Kontinuierliche Kartonerzeugung ohne Formatwechsel
Dank der Kombination aus Schneide- und Perforationseinheit erzeugt die ModBox 3000-P Kartons in beliebigen Abmessungen ohne mechanischen Formatwechsel. Ob Klein- oder Großkartons, ob mit oder ohne Perforation: Die Maschine stellt jede Konfiguration on-demand her. Dadurch entfallen Lagerbestände vorgefertigter Kartons und die damit verbundenen Flächen- und Kapitalbindungskosten.
Verpackungslinien-Automatisierung aus einer Hand
Die ModBox 3000-P ist als Kartonagenmaschine für die Integration in bestehende Verpackungslinien ausgelegt. Sie kommuniziert über OPC UA und Profinet mit übergeordneten Steuerungen und nachgeschalteten Systemen. Automatisierungskomponenten wie Etikettierer, Verschließer und Palettierer erhalten die Kartons im richtigen Format, zur richtigen Zeit und im richtigen Perforationsmuster. So entsteht eine durchgängig automatisierte Verpackungslinie von der Kartonerzeugung bis zum palettierten Endprodukt.
Reduzieren Sie Ihre Infrastruktur

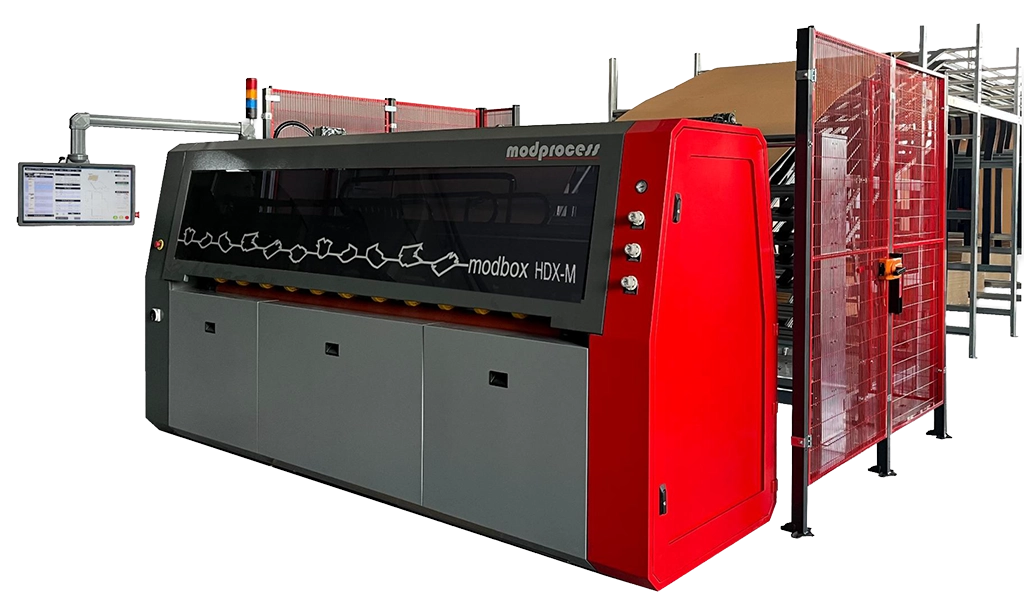

Eliminieren Sie Kartonbestände, schaffen Sie Platz im Lager und machen Sie sich nie wieder Sorgen über ausverkaufte Lagerbestände oder zu viele Kartons im Regal. Der MODBOX HDX-M vereinfacht Ihre Verpackungslieferkette. Durch die Verwendung kleinerer Kartons können Sie mehr Pakete pro LKW-Ladung transportieren. Reduzieren Sie die Anzahl der erforderlichen Lieferungen.
Software und Steuerung
Die ModBox 3000-P wird über die ModBox-Steuerungssoftware bedient. Alle relevanten Funktionen im Überblick:
- Auftragsverwaltung: Kartongrößen, Perforationsmuster und Endloskarton-Längen auftragsbezogen anlegen und verwalten
- Perforations-Editor: Perforationslinien, -muster und Schwächungsgrade visuell definieren, Änderungen ohne Werkzeugeingriff übernehmen
- Endloskarton-Steuerung: Zuglänge, Trennpositionen und Übergabeparameter für den kontinuierlichen Kartonzug konfigurieren
- Schnittstellen-Management: OPC UA und Profinet-Anbindung für Kommunikation mit übergeordneten Leitsystemen, SPS und Automatisierungskomponenten
- Betriebsdaten-Erfassung: Durchsatz, Materialverbrauch, Maschinenzustand und Fehlermeldungen protokollieren und per API an ERP- oder MES-Systeme übergeben
- Fernwartung: Sichere Remote-Diagnose und Software-Updates über verschlüsselte Verbindung
FAQ: Häufige Fragen zur ModBox 3000-P
Was unterscheidet die ModBox 3000-P von einer herkömmlichen Kartonschneidemaschine?
Die ModBox 3000-P kombiniert das Schneiden von Kartonagen mit einem integrierten Perforationssystem. Während eine herkömmliche Kartonschneidemaschine Kartons nur zuschneidet, kann die 3000-P gleichzeitig Perforationslinien und -muster erzeugen sowie Endloskarton-Züge für automatisierte Verpackungslinien herstellen.
Was bedeutet Endloskarton in der Praxis?
Endloskarton bezeichnet einen fortlaufenden Kartonzug, bei dem einzelne Kartons über Perforations- oder Schwächungslinien miteinander verbunden bleiben. Der Kartonzug wird kontinuierlich in die Verpackungslinie eingespeist, wo nachgeschaltete Stationen die Kartons an den vorgesehenen Trennlinien abtrennen, befüllen und verschließen. Das Verfahren reduziert manuelle Handgriffe und erhöht den Durchsatz.
Kann die ModBox 3000-P in bestehende Verpackungslinien integriert werden?
Ja. Die ModBox 3000-P verfügt über OPC UA- und Profinet-Schnittstellen und lässt sich in gängige Leitsysteme und SPS-Architekturen einbinden. Die Kartonagenmaschine kommuniziert Produktionsaufträge, Kartondimensionen und Perforationsmuster automatisch mit nachgeschalteten Systemen.
Wie wird das Perforationsmuster gewechselt?
Perforationsmuster werden vollständig softwaregesteuert über den integrierten Perforations-Editor definiert und aktiviert. Ein mechanischer Werkzeugwechsel ist nicht erforderlich. Der Wechsel zwischen Mustern erfolgt innerhalb von Sekunden über das 15″-Touchdisplay.
Welche Kartonsorten und Materialstärken unterstützt die ModBox 3000-P?
Die ModBox 3000-P verarbeitet ein- und mehrwellige Kartonagen mit Flächengewichten von 200 bis 1.200 g/m² und Materialstärken von 2 bis 12 mm. Die genauen Spezifikationen entnehmen Sie der Tabelle unten.
Wie hoch ist der Durchsatz der ModBox 3000-P?
Die ModBox 3000-P erreicht einen Durchsatz von bis zu 600 Kartons pro Stunde, abhängig von Kartonformat und Perforationsaufwand. Dank der Endloskarton-Funktion läuft die Produktion ohne Unterbrechung durch Formatwechsel weiter.
Produktspezifikationen
|
Minimale Faltbreite: |
25mm |
|
Wellpappendicke: |
2–8 mm, Endlosformular oder Platte |
|
Wellpappenbreite: |
zwischen 160 und 3050 mm |
|
Mindestlänge des Kartons: |
350mm |
|
Produktionskapazität für Kartons: |
6–12 Kartons/Minute (je nach Kartontyp und -größe) |
|

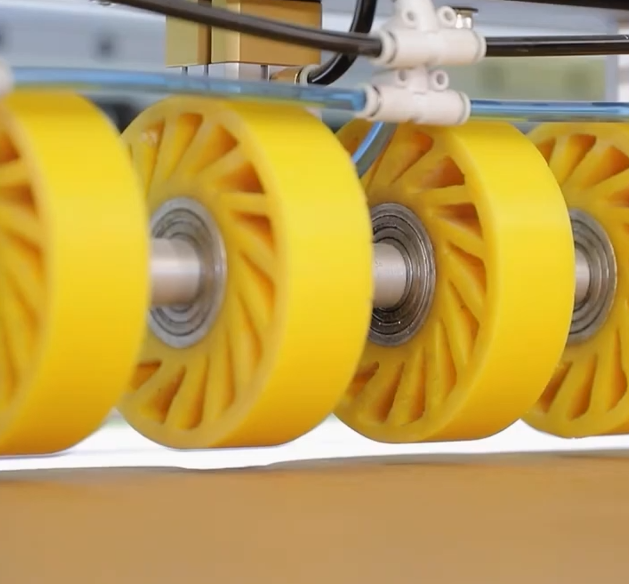

– Servomotor-Gummi-Zuführwalzensystem |
|
|
– Servogesteuerte synchronisierte Geschwindigkeitsanpassung |
|
|
– Creaser-Einheit: 1 Stück |
|
|
– Trennscheibe: 1 Stück |
|
|
– Servosteuerungssystem |
|
|
– Trennscheibe mit spezieller Zahnstruktur für präzises Schneiden |
|
|
Breiten-Einheit: |
7 Gruppen (optional bis zu 16 Gruppen) |
|
Creaser-Einheiten: |
7 Stück (bis zu 16 Gruppen optional) |
|
Trennscheibe: |
7 Stück (optional bis zu 16 Gruppen) |
|
– Servosteuerungssystem |
|
|
– Trennscheibe mit spezieller Zahnstruktur für präzises Schneiden |
|
